Nepřímé osvětlení v obýváku a ložnici: LED profil do sádrokartonu krok za krokem

Nepřímé osvětlení je nejjednodušší způsob, jak z obyčejné místnosti udělat prostor, který vypadá promyšleně. Světlo se neodráží od svítidla do očí, ale od stropu nebo stěny, takže je měkké, nevrhá ostré stíny a opticky zvedá strop. Funguje to ovšem jen tehdy, když jsou dodržené poměrně přesné rozměry světelné kapsy. Když ne, uvidíte na stropě řadu jasných teček nebo světelný pruh, který končí ostrým okrajem, a efekt je pryč.

V tomto návodu si projdeme celý postup od rozvržení kapsy v sádrokartonu přes výběr profilu, difuzoru a pásku až po montáž a stmívání. Venkovní instalace, tedy krytí IP, mráz a kondenzaci, tady neřešíme - těm se věnuje samostatný článek o nasvícení terasy a zahrady.

Jak nepřímé osvětlení funguje

Podstata je jednoduchá: světelný zdroj není vidět, vidíte jen osvětlenou plochu. Strop nebo stěna se stanou plošným svítidlem a světlo se do místnosti dostane až po odrazu.

Z toho plyne několik věcí, které rozhodnou o výsledku. Odrazivá plocha musí být světlá a matná - bílý matný strop odrazí kolem 80 procent dopadajícího světla, tmavá nebo lesklá plocha výrazně méně a lesk navíc vytvoří zrcadlový odraz pásku. Dále platí, že nepřímé osvětlení má nízkou účinnost v porovnání s přímým svícením, protože část světla se při odrazu ztratí. Nepočítejte s ním jako s hlavním zdrojem světla v místnosti, kde se pracuje nebo čte; je to světlo náladové a doplňkové.

Krok 1: Rozvrhněte světelnou kapsu

Kapsa je prostor, ve kterém je pásek schovaný. Rozměry jsou jediná věc, kterou po dokončení sádrokartonu už nezměníte, takže se u nich vyplatí zdržet.

• Vzdálenost od odrazivé plochy: Mezi páskem a stropem musí být dost místa, aby se světelný kužel stihl rozevřít a překryl sousední diody. Když je pásek příliš blízko, uvidíte na stropě pruhované “zebra” stopy jednotlivých LED. Počítejte s minimem 10 cm, lépe 15 cm. U pásků s nízkou hustotou diod ještě víc.
• Výška clony: Clona je okraj sádrokartonové kapsy, který pásek zakrývá před pohledem. Musí být tak vysoká, aby z běžné pozice v místnosti nebylo do kapsy vidět, ale zároveň ne tak vysoká, aby zastínila světlo. Osvědčená hodnota je zhruba 4 až 6 cm nad úrovní pásku.
• Hloubka kapsy: Potřebujete místo na profil, na kabel a na prsty při montáži. Pod 6 cm se pracuje špatně, pohodlné je 8 až 10 cm.
• Odstup od stěny: Pokud kapsa vede po obvodu místnosti, nechte mezi clonou a stěnou mezeru alespoň 10 cm. Světlo pak dopadne na strop v dostatečné vzdálenosti od kouta a přechod je plynulý. Kapsa přiražená ke stěně nasvítí hlavně kout.

Typické umístění, která fungují:

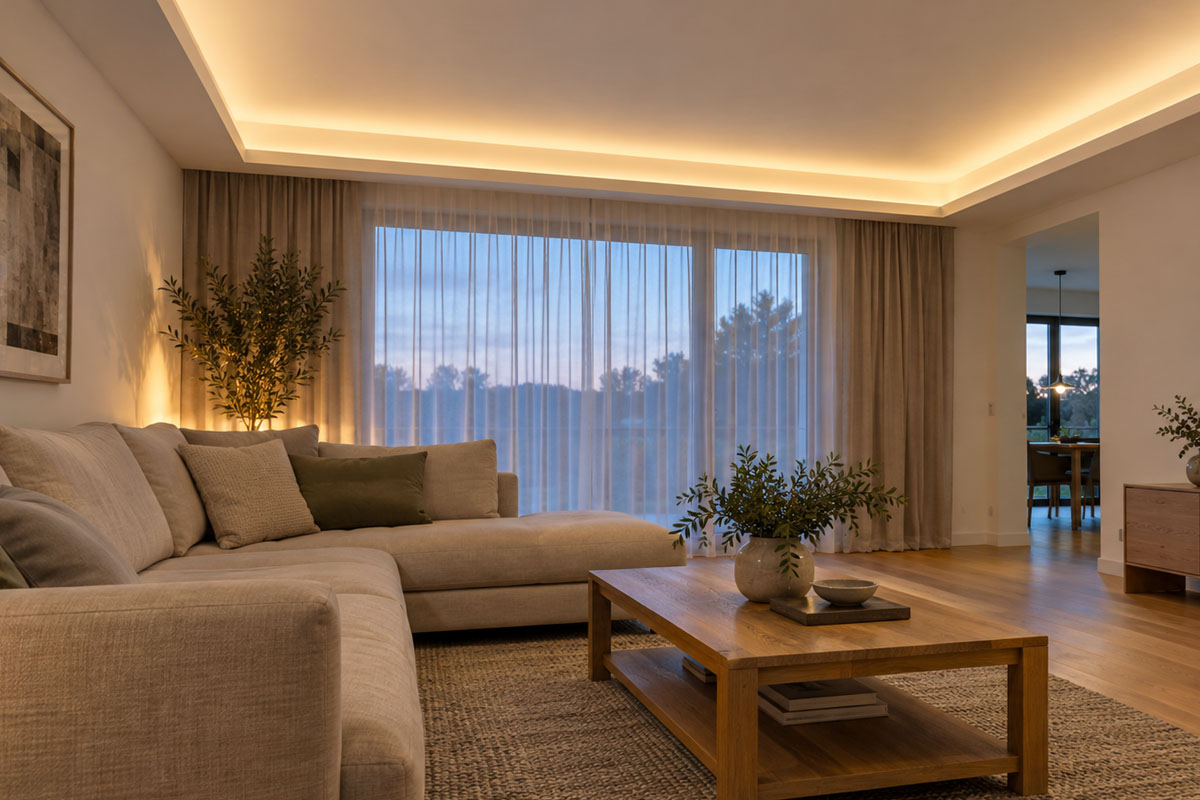

• Obvodová kapsa v podhledu. Klasika do obýváku. Světlo jde nahoru po celém obvodu a strop se opticky zvedne.
• Výklenek nebo nika. Pásek shora nebo zdola nasvítí zadní stěnu výklenku a udělá z něj samostatný prvek.
• Za televizí. Pásek na zadní hraně panelu nebo v kapse za ním sníží kontrast mezi jasnou obrazovkou a tmavou stěnou, což je pro oči podstatně příjemnější při večerním sledování.

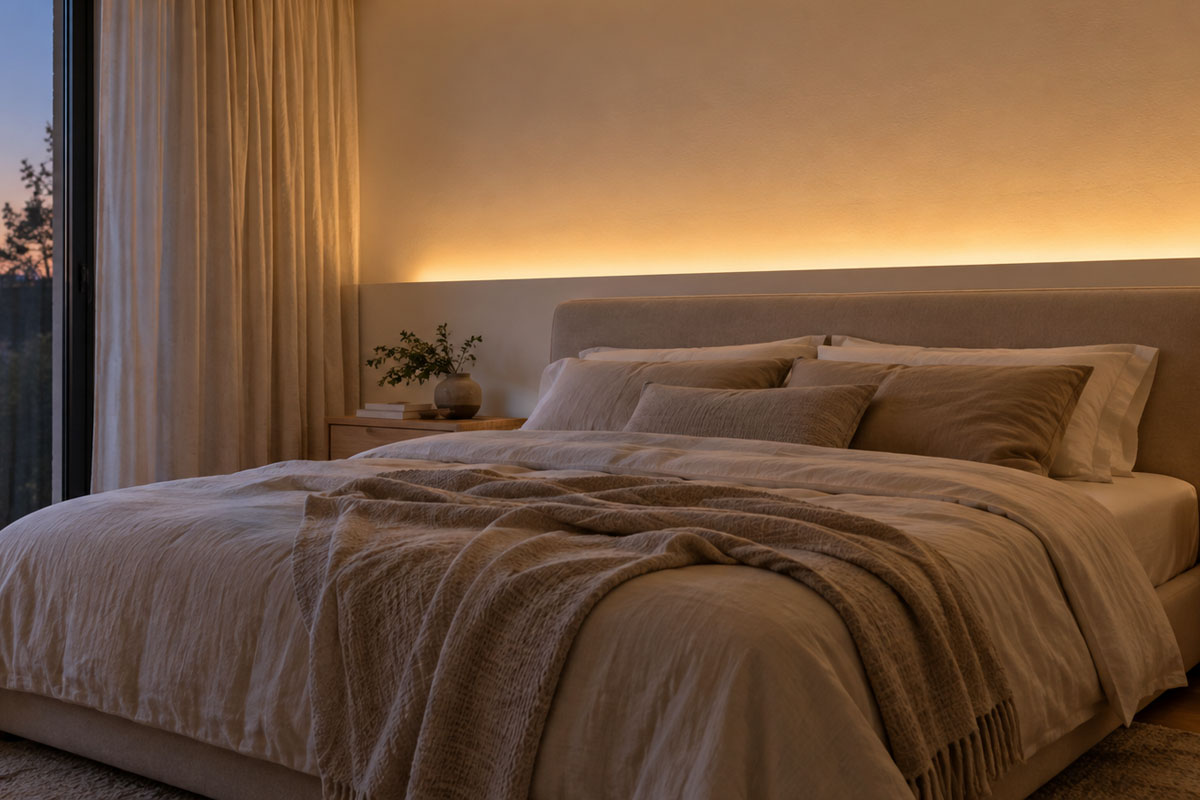

• Nad čelem postele. V ložnici je nepřímé světlo často jediné, které večer potřebujete. Pásek patří do kapsy nad čelem s clonou směrem k posteli, aby nesvítil do očí ležícímu.
• Podél police. Profil na spodní hraně police nasvítí plochu pod ní.

Krok 2: Vyberte profil

Hliníkový profil není ozdoba. Odvádí teplo od pásku, a tím prodlužuje jeho životnost, drží difuzor a chrání pásek při montáži. U pásků s vyšším příkonem, řekněme nad 10 W na metr, je chlazení nutnost, ne doporučení.

• Rovný přisazený profil se lepí nebo šroubuje na plochu. Nejjednodušší varianta do kapsy, kde profil není vidět.
• Zápustný profil se vkládá do vyfrézované nebo vyříznuté drážky a jeho okraje lícují s povrchem. Hodí se tam, kde má být pásek vidět jako součást konstrukce, typicky v polici nebo v nábytku. Drážku vám nafrézujeme v rámci služby frézování.
• Rohový profil má tvar písmene L a nasazuje se do vnitřního rohu. Světlo z něj vychází pod úhlem 45 stupňů, což je ideální pro nasvícení stěny z podhledu nebo pro schodiště.
• Hranový profil se nasazuje na hranu skleněné nebo plexisklové desky o tloušťce 6 nebo 8 mm a nasvítí ji zevnitř. Používá se u prosklených polic a dělicích příček.

Profily se dodávají v tyčích standardních délek, běžně od 2 do 6 metrů, v přírodním eloxu nebo v černé. Šířky se pohybují zhruba od 15 do 40 mm. Při výběru zkontrolujte, že šířka drážky odpovídá šířce vašeho pásku - běžné pásky mají 8 nebo 10 mm, ale existují i širší.

Krok 3: Zvolte difuzor

Difuzor rozptýlí světlo a schová jednotlivé diody. Je to levný díl, který zásadně ovlivní výsledek.

Pravidlo je jednoduché. Pokud je profil schovaný v kapse a vidíte jen odražené světlo, stačí čirý difuzor nebo žádný. Jakmile je difuzor v zorném poli, sáhněte po opálovém. Mléčný difuzor sníží světelný výkon řádově o desítky procent, což se dá kompenzovat výkonnějším páskem.

Krok 4: Vyberte pásek

• Napětí: Pro delší trasy volte 24 V. Při stejném výkonu jím teče poloviční proud než u 12 V, takže je nižší úbytek napětí po délce a konce pásku nesvítí slaběji než začátek. U krátkých úseků do zhruba dvou metrů je to jedno.
• Výkon: Pro nepřímé osvětlení v obýváku nebo ložnici se osvědčuje rozmezí 9,6 až 14,4 W na metr. Méně už nedá dost světla po odrazu, víc se hodí spíš tam, kde má nepřímé osvětlení nahradit hlavní zdroj. Nabídka sahá zhruba od 4 do 30 W na metr.
• Hustota diod: Čím víc LED na metr, tím méně viditelné jednotlivé body. Do kapsy s odstupem 15 cm stačí 60 diod na metr. Tam, kde je pásek blízko odrazivé ploše nebo za mléčným difuzorem v dosahu očí, volte 120 diod na metr a víc. Nejčistší výsledek dává pásek typu COB, který místo jednotlivých diod tvoří souvislou svítící čáru.
• Teplota chromatičnosti: V obytných prostorech se drží teplé tóny. 2 700 K odpovídá klasické žárovce a hodí se do ložnice a k posezení. 3 000 K je o něco svěžejší a funguje univerzálně. 4 000 K už působí chladně a do obýváku se nehodí, uplatní se spíš v kuchyni nebo v pracovně. Zásadní pravidlo zní: nemíchejte teploty v jednom pohledu. Když má podhled 3 000 K a police vedle něj 4 000 K, je to okamžitě vidět a vypadá to jako chyba.
• Podání barev: Index podání barev, označovaný CRI nebo Ra, říká, jak věrně se pod světlem jeví barvy. V obytné místnosti, kde jsou dřevo, textil a obrazy, se rozdíl mezi běžným a vysokým CRI pozná. Pokud výrobce hodnotu uvádí, je to dobré znamení.

Krok 5: Vyřešte napájení dřív, než zavřete podhled

Tohle je nejčastější zdroj problémů a přitom se celý řeší na papíře před montáží.

• Kde bude zdroj: Zdroj se časem porouchá, to je běžná součást životnosti. Musíte se k němu dostat, aniž byste rozebrali podhled. Možnosti jsou v zásadě tři: revizní dvířka v podhledu, zdroj ve skříni nebo v technické místnosti, nebo zdroj v prostoru nad podhledem s přístupem shora. Zdroj zazděný bez přístupu znamená při poruše bourání.
• Odvětrání: Zdroj se zahřívá a v uzavřené kapse se teplo hromadí. Platí, že vyšší teplota zkracuje životnost elektroniky. Nechte kolem zdroje volný prostor a nezakrývejte ho izolací.
• Průřez vodičů: Při nízkém napětí a delších trasách je úbytek napětí reálný problém. Pro delší přívody volte silnější vodič.
• Rozdělení delších tras: Souvislý pásek delší než přibližně 5 metrů napájený z jednoho konce bude na druhém konci svítit slaběji. Řešení je napájet ho z obou stran nebo rozdělit na úseky s vlastním přívodem.

Výpočet výkonu zdroje s rezervou jsme rozebrali v článku Jak vybrat napájecí zdroj pro LED pásek, postup zapojení včetně polarity v článku Jak zapojit LED pásek ke zdroji krok za krokem.

Krok 6: Montáž krok za krokem

1. Zkontrolujte rozměry kapsy ještě před zaklopením sádrokartonu. Po zašpachtlování už změna není možná.
2. Připravte trasu pro kabel a vyveďte ji do místa, kde bude zdroj. Kabel veďte v chráničce.
3. Zaměřte a nařežte profily. Řežte pilkou na kov s jemnými zuby, nejlépe v pokosu u rohů. Otřepy zabruste, jinak poškodí pásek.
4. Profil uchyťte. Do sádrokartonu použijte šrouby do vhodných hmoždinek nebo oboustrannou akrylátovou pásku. Samotné lepidlo na kartonu obvykle nedrží dobře.
5. Odmastěte dno profilu izopropylalkoholem a nechte oschnout.
6. Nalepte pásek. Odkrývejte krycí fólii postupně, ne celou najednou. Pásek přitlačte po celé délce - lepidlo potřebuje přítlak, aby se rozteklo do mikronerovností.
7. Pásek nikdy neohýbejte přes hranu a nestříhejte jinde než ve vyznačených místech.
8. Zapojte a vyzkoušejte to dřív, než nasadíte difuzor. Zjistit vadný spoj přes zaklapnutý difuzor je zbytečná práce navíc.
9. Nasaďte difuzor a zaklapněte koncovky.
10. Vyzkoušejte celý okruh včetně stmívání, teprve potom zavřete revizní dvířka.

Stmívání

Nepřímé osvětlení bez stmívání využijete jen zpola. Rozdíl mezi plným výkonem při úklidu a deseti procenty při sledování filmu je přesně to, proč se nepřímé světlo dělá.

Stmívat lze dvěma způsoby. Stmívač zařazený za zdroj reguluje stejnosměrné napětí pro pásek - to je běžná a nejlevnější cesta, ovládá se dálkovým ovladačem nebo nástěnným panelem. Druhá možnost je stmívatelný zdroj řízený signálem, typicky 0-10 V, který se hodí do větších instalací a do systémů řízení budov.

Na co dát pozor: běžný stmívač pro klasické žárovky na straně 230 V vám LED pásek nestlumí, spíš ho rozbliká. Stmívač musí být určený pro nízkonapěťové LED a zařazený na správné straně obvodu.

Nejčastější chyby

• Kapsa mělká a pásek blízko stropu, takže jsou vidět jednotlivé body.
• Nízká clona, ze které je do pásku vidět.
• Kapsa přiražená ke stěně, takže se nasvítí jen kout.
• Pásek nalepený přímo na sádrokarton bez profilu, tedy bez chlazení.
• Zdroj zazděný bez přístupu.
• Míchání teplot chromatičnosti v jedné místnosti.
• Souvislá trasa delší než pět metrů napájená z jednoho konce.
• Difuzor nasazený dřív, než se instalace vyzkoušela.
• Mléčný difuzor u slabého pásku, kde pak výsledek nedá dost světla.

Rychlý souhrn

• Kapsa má nejméně 10 cm mezi páskem a stropem, ideálně 15 cm.
• Clona je o 4 až 6 cm výš než pásek.
• Kapsa je odsazená od stěny alespoň 10 cm.
• Vybral jsem profil odpovídající šířce pásku.
• Vím, jestli bude difuzor v zorném poli, a podle toho jsem zvolil čirý nebo opálový.
• Pásek má 9,6 až 14,4 W na metr a teplotu 2 700 nebo 3 000 K.
• V celé místnosti je jednotná teplota chromatičnosti.
• U delších tras jsem zvolil 24 V.
• Zdroj je přístupný přes revizní dvířka nebo ve skříni a má odvětrání.
• Trasy delší než 5 m jsou napájené z obou stran nebo rozdělené.
• Mám stmívač určený pro nízkonapěťové LED.

Často kladené otázky

Jak daleko má být LED pásek od stropu?

Nejméně 10 cm, ideálně 15 cm a víc. Při menší vzdálenosti se světelné kužely jednotlivých diod nestihnou překrýt a na stropě uvidíte pravidelné pruhy. Čím nižší hustota diod na pásku, tím větší odstup potřebujete.

Jaký pásek do sádrokartonové kapsy?

Do obytné místnosti se osvědčuje 9,6 až 14,4 W na metr, 60 až 120 diod na metr a teplota 2 700 až 3 000 K. Pokud je pásek blízko odrazivé plochy nebo v dohledu, volte vyšší hustotu diod, případně pásek typu COB.

Musí být pásek v hliníkovém profilu?

U výkonnějších pásků ano. Profil odvádí teplo a bez něj se pásek přehřívá, což se projeví postupným poklesem svítivosti a posunem barvy. U slabých pásků do zhruba 5 W na metr se dá profil vynechat, ale přijdete o difuzor i o ochranu při montáži.

Dá se LED pásek stmívat?

Ano, stmívačem zařazeným za napájecí zdroj nebo stmívatelným zdrojem. Běžný stmívač určený pro žárovky na straně 230 V vhodný není.

Kam schovat napájecí zdroj?

Do místa, kam se dostanete i po dokončení - za revizní dvířka, do skříně nebo do technické místnosti. Zdroj potřebuje odvětrání a jednou za čas i výměnu. Zazděný zdroj bez přístupu znamená při poruše bourání podhledu.

Jakou barvu světla zvolit do ložnice?

2 700 K, tedy teplou bílou blízkou žárovce. Chladnější světlo večer působí aktivněji a do ložnice se nehodí. V rámci jedné místnosti používejte jednu teplotu.
