Zapojení LED pásku není žádná věda, ale chce dodržet pár základních pravidel. Nejčastější důvody, proč pásek po zapojení nesvítí nebo se poškodí, jsou prohozená polarita a špatné napětí zdroje. Když budete postupovat podle tohoto návodu, zvládnete zapojení bezpečně a napoprvé – ať už podsvicujete kuchyňskou linku, nebo stavíte světelnou reklamu.
Projdeme si, co budete potřebovat, jak určit plus a mínus, jak pásek správně připojit ke zdroji, kde ho stříhat a napojovat a jaký je rozdíl mezi sériovým a paralelním zapojením více pásků. Na konci najdete přehled častých chyb, rychlý souhrn a odpovědi na dotazy.
Co budete potřebovat
- LED pásek se známým napětím (nejčastěji 12 V nebo 24 V).
- Napájecí zdroj se stejným napětím a dostatečným výkonem.
- Konektory (propojky) nebo pájku a cín pro spoje.
- Kabely odpovídajícího průřezu a nůžky.
- Volitelně hliníkový profil s difuzorem pro odvod tepla a lepší vzhled.
- U barevných pásků RGB/RGBW ovladač (kontroler) a dálkové ovládání.
Bezpečnost především
LED pásek nikdy nepřipojujte přímo do sítě 230 V – vždy mezi něj a zásuvku patří napájecí zdroj, který napětí sníží na bezpečných 12 nebo 24 V. Při zapojování mějte zdroj odpojený od sítě a napájení připojte až po kontrole všech spojů. U instalací v koupelně nebo venku dbejte na odpovídající krytí IP pásku i zdroje.
Krok 1: Zkontrolujte napětí a příkon pásku
Nejdřív ověřte napětí pásku – bývá uvedené na potisku nebo ve specifikaci. Zdroj musí mít stejné napětí: 12V pásek potřebuje 12V zdroj, 24V pásek 24V zdroj. Spočítejte také příkon (délka × W/m) a přidejte rezervu zhruba 20 %, aby zdroj nepracoval na maximum. Podrobně to řešíme v článku o výběru napájecího zdroje; vhodné zdroje najdete v kategorii zdroje napájení pro LED.
Krok 2: Najděte kladný a záporný pól
Na LED pásku jsou vodivé plošky označené symboly plus (+) a mínus (−), případně zkratkami. Na zdroji najdete výstupní svorky V+ a V− (někdy značené COM). Kladný pól pásku patří na V+, záporný na V−. Dodržení polarity je zásadní – u jednobarevných pásků při prohození pásek jednoduše nesvítí, u některých komponentů může dojít k poškození.
Krok 3: Připojení pásku ke zdroji
Odizolujte konce kabelů a připojte je ke svorkám zdroje: plus na plus, mínus na mínus. Druhý konec kabelů spojte s páskem – buď přes konektor, nebo pájením. Spoje musí být pevné a nesmí se dotýkat, aby nevznikl zkrat. Po zapojení a kontrole připojte zdroj do sítě a pásek by se měl rozsvítit.
Pájení, nebo konektory?
Konektory jsou rychlé a nevyžadují nářadí – stačí zacvaknout pásek dovnitř. Pájený spoj je naopak nejspolehlivější a nejtrvanlivější, zejména u dlouhých instalací a ve vlhkém prostředí. Pro obě varianty najdete potřebné díly v kategorii koncovky a propojky k LED. Ať zvolíte cokoli, vždy hlídejte správnou polaritu.
Krok 4: Kde a jak pásek stříhat
LED pásek lze zkracovat jen v přesně vyznačených místech – bývají označená symbolem nůžek nebo čárou mezi ploškami. Stříhejte ostrými nůžkami přesně po značce, jinak poškodíte poslední segment. Napojení dvou částí vyřešíte spojovacím konektorem nebo pájením, v rozích pomohou rohové konektory nebo krátké propojovací kablíky.
Sériové vs. paralelní zapojení více pásků
Když potřebujete zapojit více pásků, máte dvě možnosti. Sériové zapojení (pásky za sebou) je nejjednodušší, ale s délkou roste úbytek napětí a konec pásku svítí slaběji. Paralelní zapojení, kdy každý pásek vede vlastním vodičem přímo ke zdroji, zajistí rovnoměrný jas po celé délce a je proto profesionálnějším řešením pro delší instalace.
| Zapojení | Výhody | Nevýhody |
|---|---|---|
| Sériové (za sebou) | Nejjednodušší, méně kabelů | Úbytek napětí, slábnoucí jas na konci |
| Paralelní (každý pásek ke zdroji) | Rovnoměrný jas, spolehlivé u délky | Více kabeláže, náročnější montáž |
Úbytek napětí u dlouhých pásků
U dlouhých souvislých pásků klesá napětí po délce, takže konec svítí méně jasně. Řešením je napájet pásek z obou konců, rozdělit ho na kratší úseky napájené paralelně, nebo zvolit systém 24 V, u kterého je úbytek poloviční. Kolik pásků zvládne jeden zdroj a jak celý obvod jistit, řešíme v samostatném článku.
Zapojení RGB a RGBW pásků
Barevné pásky mají místo dvou vodičů více kontaktů (například R, G, B a společný pól) a bez řídicí jednotky je nezapojíte. Mezi zdroj a pásek proto vždy vložte kompatibilní ovladač (kontroler), kterým nastavujete barvy a efekty. RGB a RGBW pásky i příslušenství najdete v kategorii LED pásky.
Krok 5: Test před nalepením
Než pásek přilepíte na místo, vždy si ho zkušebně rozsviťte a projděte celou délku. Ověříte tím, že svítí všechny segmenty, sedí barva a spoje drží. Odlepit a znovu lepit už nalepený pásek je nepříjemné a lepicí vrstva ztrácí přilnavost, proto se test předem vždy vyplatí.
Nejčastější chyby
- Prohozená polarita (+ a −) – pásek nesvítí.
- Nesprávné napětí zdroje vůči pásku.
- Střih mimo vyznačené místo, který zničí segment.
- Poddimenzovaný zdroj bez rezervy.
- Přetížení jednoho vývodu příliš dlouhým páskem.
- Špatný kontakt v konektoru nebo studený spoj při pájení.

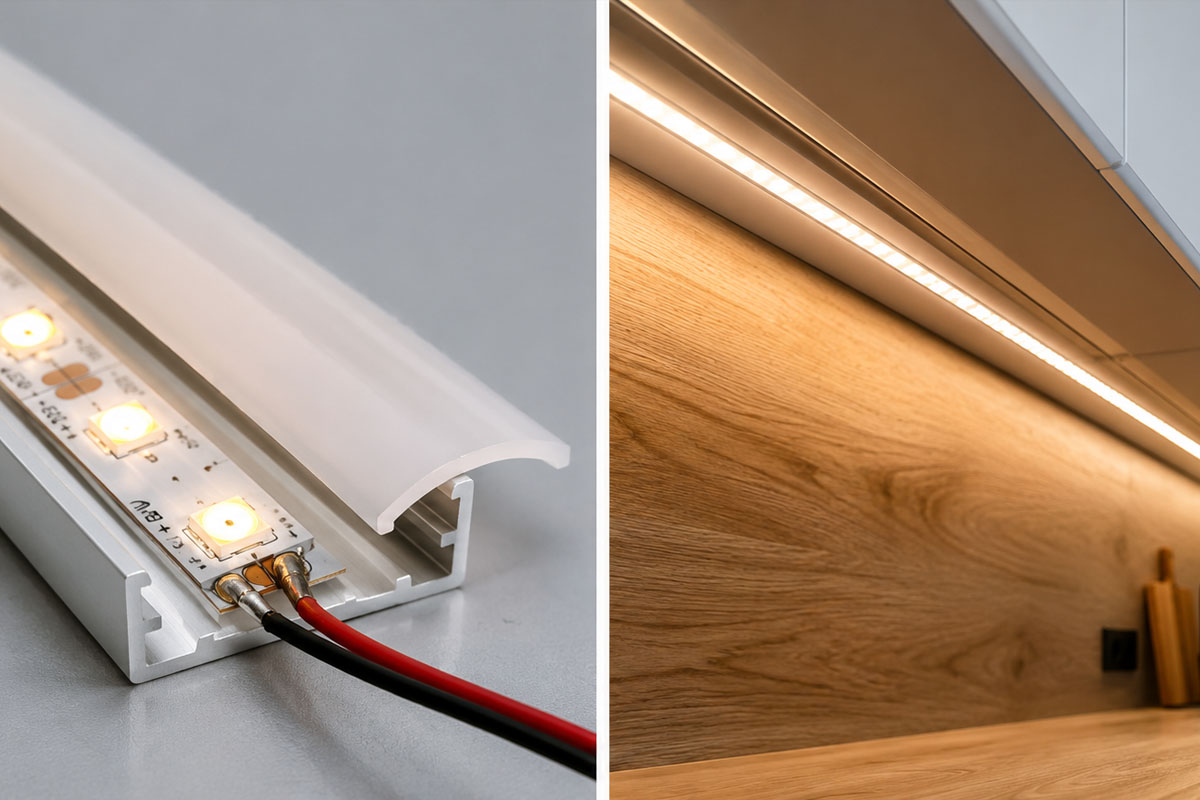

Zapojení pásku do hliníkového profilu
U mnoha instalací se LED pásek vkládá do hliníkového profilu s difuzorem. Profil odvádí teplo, chrání pásek, zpříjemňuje světlo a působí elegantně. Pásek nejprve zapojte a otestujte, teprve pak jej vlepte do profilu, nasaďte difuzor a profil upevněte na místo. Hliníkové profily i difuzory pro LED máme skladem.
Kolik pásků zvládne jeden zdroj a jak ho jistit
Na jeden zdroj lze zapojit více pásků, dokud součet jejich příkonu nepřekročí výkon zdroje včetně rezervy. Orientačně nad zhruba 200 W na jeden 12V zdroj je lepší přejít na 24 V nebo zátěž rozdělit mezi více zdrojů. U pevných instalací nezapomeňte na jištění vhodným jističem. Podrobně se tomu věnujeme v samostatném článku o tom, kolik pásků zvládne jeden zdroj a jak ho jistit.
Stmívání LED pásku
Jednobarevný pásek lze stmívat PWM stmívačem zapojeným mezi zdroj a pásek, nebo použít stmívatelný zdroj. U barevných RGB a RGBW pásků zajišťuje regulaci jasu i barev řídicí jednotka (kontroler). Vždy volte stmívač kompatibilní s napětím a výkonem vaší sestavy a zapojte ho do obvodu ve správném pořadí, obvykle mezi zdroj a pásek.
Vodiče, průřez a délka kabelů
U delších vzdáleností mezi zdrojem a páskem volte silnější průřez vodiče, aby nevznikal zbytečný úbytek napětí. Dodržujte barevné značení (červená plus, černá mínus), ať se v zapojení vyznáte i později. Spoje udělejte pevné a izolované, aby nedošlo ke zkratu nebo ke zvýšenému odporu v místě špatného kontaktu.
Napájení z obou stran a středové napájení
U dlouhých pásků pomáhá přivést napájení z obou konců, nebo pásek napájet ze středu do obou stran. Rovnoměrně tak rozložíte proud a omezíte pokles jasu na koncích. Je to jednoduchý trik, který výrazně zlepší výsledek u delších souvislých instalací bez nutnosti kupovat silnější zdroj.
Instalace ve vlhku a venku
Do koupelny, ke dřezu nebo do exteriéru volte pásek i zdroj v odpovídajícím krytí IP a používejte voděodolné konektory nebo spoje zalité silikonem. Zdroj umístěte na chráněné místo mimo přímý dosah vody. Vlhkost je nejčastější příčinou poruch, proto se u venkovních instalací na kvalitě krytí nevyplatí šetřit.
Typické scénáře zapojení
V praxi se opakuje pár situací. Podsvícení kuchyňské linky: krátký 12V nebo 24V pásek v profilu napájený jedním menším zdrojem. Nepřímé osvětlení stropu po obvodu místnosti: delší 24V pásek napájený z obou stran kvůli rovnoměrnosti. Světelná reklama: pásky rozdělené do větví a napájené výkonnějším zdrojem s rezervou. Podle scénáře se liší volba napětí, zdroje i způsobu napájení.
Kontrola a údržba zapojení
Po dokončení instalace zkontrolujte, že se žádný spoj nezahřívá nad běžnou míru a že pásek svítí rovnoměrně. U pevných instalací spoje zafixujte a chraňte před mechanickým namáháním. Občasná kontrola konektorů a zdroje předejde závadám – uvolněný nebo zoxidovaný kontakt bývá častou příčinou blikání nebo výpadku části pásku.
Pokud instalaci později rozšiřujete, ověřte, že stávající zdroj má dostatečnou rezervu pro přidané pásky. Když ji nemá, přidejte raději další zdroj, než abyste stávající přetěžovali.
Rychlý souhrn (checklist)
- Ověřte napětí pásku a zvolte zdroj se stejným napětím a rezervou.
- Určete plus a mínus a dodržte polaritu.
- Spoje udělejte pevně, konektorem nebo pájením.
- Stříhejte jen na vyznačených místech.
- U dlouhých instalací zapojujte paralelně nebo volte 24 V.
- Před nalepením pásek otestujte.
Potřebujete propojky, konektory nebo správný zdroj? Máme je skladem a rádi poradíme s celým zapojením. Prohlédněte si LED pásky, koncovky a propojky a zdroje napájení pro LED.
Často kladené otázky (FAQ)
Proč mi LED pásek po zapojení nesvítí?
Nejčastější příčinou je prohozená polarita nebo špatné napětí zdroje. Zkontrolujte, že plus jde na plus a mínus na mínus a že napětí zdroje odpovídá pásku. Ověřte i pevnost spojů.
Můžu LED pásek stříhat na libovolném místě?
Ne, pásek lze zkracovat jen ve vyznačených místech označených nůžkami nebo čárou. Střih mimo tato místa poškodí poslední segment.
Jak spojím dva LED pásky?
Buď spojovacím konektorem, nebo pájením, vždy při dodržení polarity. V rozích využijte rohové konektory nebo krátké propojovací kablíky.
Proč konec dlouhého pásku svítí slaběji?
Vzniká úbytek napětí po délce pásku. Pomůže napájení z obou konců, rozdělení na kratší úseky zapojené paralelně, nebo systém 24 V.
Potřebuji k RGB pásku ovladač?
Ano. Barevné RGB a RGBW pásky se zapojují přes řídicí jednotku (kontroler), kterou nastavujete barvy a efekty.
Musím pásek pájet, nebo stačí konektory?
Stačí konektory, které jsou rychlé a bez nářadí. Pájený spoj je ale spolehlivější a trvanlivější, hlavně u dlouhých instalací a ve vlhku.
Můžu na jeden zdroj zapojit více LED pásků?
Ano, dokud součet jejich příkonu nepřekročí výkon zdroje včetně rezervy. U delších instalací je ale lepší zátěž rozdělit nebo použít 24V systém.
