Nasvícení terasy a zahrady LED pásky: IP krytí, profily a co vydrží venku

Nasvícení terasy, schodů nebo zahradního zákoutí LED páskem vypadá na papíře jednoduše: koupíte pásek s krytím do venkovního prostředí, přilepíte a hotovo. Že to tak jednoduché není, se pozná až po první zimě - pásek začne v jednom místě blikat, ztmavne nebo úplně zhasne. A skoro nikdy to není vada pásku.

Venkovní instalace stojí a padá s tím, jak je pásek uložený, čím je zakončený, kde jsou spoje a kam jste dali zdroj. V tomto článku si projdeme celý řetězec - od toho, co IP krytí vlastně znamená, přes hliníkové profily a chování v mrazu, až po volbu barvy světla, aby zahrada nevypadala jako parkoviště.

Tenhle text je o pásku a jeho instalaci venku. Výběr napájecího zdroje jsme rozebrali samostatně v článku Jak vybrat napájecí zdroj pro LED pásek a samotné zapojení v článku Jak zapojit LED pásek ke zdroji.

Krok 1: Co znamená IP krytí u pásku

Označení IP má dvě číslice. První je odolnost proti pevným částicím a prachu, druhá proti vodě. U LED pásků se prakticky setkáte s těmito variantami:

Provedení se liší způsobem, jak je pásek zapouzdřený. Levnější řešení je silikonová bužírka nasazená přes pásek, kvalitnější je zalití silikonem přímo na pásek. Existují i takzvané nano varianty s krytím IP65, kde je ochranná vrstva nanesená přímo na plošný spoj - jsou tenčí a lépe se s nimi pracuje, protože nemají navlečenou trubičku, která by se mačkala v profilu.

Jak volit:

• Pod plnou střechou pergoly nebo v podhledu přesahu: IP65 obvykle stačí.
• Tam, kam prší přímo - zábradlí, madla, schody, volně stojící konstrukce: minimálně IP67.
• U bazénu, jezírka nebo v místě, kde se voda drží: IP68.

Pokud váháte mezi dvěma stupni, jděte vždy o stupeň výš. Rozdíl v ceně je řádově malý, rozdíl v ceně opravy zabudované instalace řádově velký.

Krok 2: Proč samotné krytí pásku nestačí

Tady je jádro celého článku. Krytí IP se vztahuje na pásek, ne na instalaci. Vaše instalace má tolik krytí, kolik má její nejslabší místo - a tím pásek prakticky nikdy není.

Slabá místa jsou tato:

Zastřižený konec. LED pásek se stříhá v označených místech a v tu chvíli otevřete plošný spoj i s měděnými ploškami. Zastřižený konec pásku s krytím IP67 má v místě řezu krytí přesně žádné. Konec se musí uzavřít koncovkou a zatmelit - typicky silikonem nebo smršťovací bužírkou s lepidlem uvnitř.

Spoj mezi dvěma pásky. Nasunovací konektory jsou pohodlné, ale drtivá většina z nich není určená do vlhka. Ve venkovní instalaci je buď použijte v provedení výslovně určeném do exteriéru, nebo spoj rovnou zapájejte a zaizolujte. Pájený a zaizolovaný spoj je ve venkovní instalaci vždy spolehlivější než konektor.

Vývod napájecího kabelu. Nejčastější místo poruchy vůbec. Kabel se ohýbá, tahá se za něj při montáži a v místě, kde vstupuje do pásku, se poruší izolace. Kabel musí být vždy mechanicky odlehčený - přichycený tak, aby tah nešel do pájeného spoje.

Umístění zdroje. Zdroj patří do suchého, větraného a přístupného místa. Pokud musí být venku, dejte ho do instalační krabice s odpovídajícím krytím a nikdy ne na zem nebo do místa, kde může stát voda. Zdroj v neodvětrané uzavřené krabici zase v létě přehřívá - to je druhá strana téže mince. Podrobněji v článku o výběru napájecího zdroje.

Praktické pravidlo: naplánujte trasu tak, aby všechny spoje a vývody byly na jednom místě, které je krytější než zbytek instalace, a ideálně přístupné. Instalace, ke které se po zabudování nedostanete, se opravuje bouráním.

Krok 3: Hliníkový profil není jen estetika

Hodně lidí bere hliníkový profil jako ozdobnou lištu. Ve venkovní instalaci má ale tři funkce a každá z nich prodlužuje životnost.

Chlazení. LED čip degraduje teplem. Pásek nalepený přímo na dřevo, plast nebo omítku nemá kam odvádět teplo a v místech s vyšší hustotou diod se přehřívá — projeví se to postupným poklesem svítivosti a posunem barvy. Hliníkový profil funguje jako chladič a rozvede teplo po délce. U výkonnějších pásků (řádově nad 10 W na metr) není profil doporučení, ale nutnost.

Mechanická ochrana. Venku po pásku někdo šlápne, otře se o něj rukáv, spadne na něj větev. Profil s difuzorem to všechno odnese místo pásku.

Optika. Difuzor rozptýlí světlo a schová jednotlivé diody. Bez něj vidíte řetěz bodů, což ve venkovní architektuře skoro nikdy nevypadá dobře. Rozdíl mezi čirým, mléčným a opálovým difuzorem je znatelný - mléčný a opálový body schovají líp, ale sníží světelný výkon.

Volba profilu podle situace:

• Nástěnný / povrchový - nejjednodušší, na podhled pergoly nebo na stěnu.
• Rohový - do vnitřního rohu, ideální pro podhled nebo pod madlo zábradlí; světlo směřuje šikmo dolů, což je venku obvykle to, co chcete.
• Zápustný (do zafrézované drážky) - nejčistší vzhled, ale nejvíc práce; drážku vám nafrézujeme v rámci služby frézování.

Jednu věc mějte na paměti: hliníkový profil sám o sobě nemá deklarované krytí IP. Neudělá z pásku IP67 pásek, když ho tam vložíte, a nenahradí ochranu zastřižených konců. Chrání mechanicky, ne proti vodě. Vodu naopak dokáže i zadržet, pokud profil uložíte tak, že v něm bude stát - proto ho montujte s mírným sklonem nebo s odtokem.

Nabídku najdete v kategorii hliníkové profily pro LED pásky.

Krok 4: Mráz a kondenzace

Tohle je část, kterou většina návodů vynechává, přitom je za většinu zimních poruch odpovědná.

Mráz samotný LED pásku nevadí. LED dioda v chladu funguje dokonce o něco účinněji než v horku. Co vadí, je cyklické střídání teplot a to, co při něm dělá vlhkost.

Jak vzniká problém: vzduch uvnitř silikonového pouzdra, profilu nebo instalační krabice se přes den ohřeje a v noci ochladí. Tím se objem mění a pouzdro „dýchá" - přes mikroskopickou netěsnost, typicky právě v zastřiženém konci nebo u vývodu kabelu, nasaje vlhký vzduch. Vlhkost uvnitř zkondenzuje a už se nemá jak dostat ven. S každým dalším cyklem se jí uvnitř přidá.

Výsledek poznáte podle typického průběhu poruchy: pásek nejdřív v jednom úseku bliká, potom část zhasne. Když ho vyndáte, je uvnitř silikonu voda a měděné plošky jsou zoxidované, případně přímo zkorodované.

Co s tím prakticky:

1. Utěsněte zastřižené konce a vývody skutečně pečlivě. To je jediné místo, kde tomu můžete zabránit. Smršťovací bužírka s lepidlem uvnitř plus neutrální silikon.
2. Nepoužívejte octový (acetátový) silikon. Uvolňuje kyselinu octovou, která koroduje měď a pájené spoje. Používejte neutrální (oximový) silikon.
3. Nechte instalaci odtékat. Profil ani žlábek nesmí zadržovat vodu. Nakloňte, nebo udělejte odtokové otvory ve spodní straně.
4. Zdroj a spoje umístěte do prostoru, kde nedochází k prudkým teplotním výkyvům - v ideálním případě do vytápěného nebo alespoň temperovaného prostoru.
5. U instalací, které v zimě nevyužíváte, pásek nevypínejte úplně. Znít to může protismyslně, ale malé množství tepla z provozu udržuje vnitřek pouzdra sušší než trvale odstavená instalace. Případně zvolte režim, kdy pásek pravidelně krátce sepne.
6. Volte 24 V. Delší venkovní trasy s nižším úbytkem napětí zvládá 24 V pásek lépe a při stejném výkonu jím teče poloviční proud, takže se méně zahřívají spoje.

Krok 5: Teplota chromatičnosti - aby zahrada nevypadala jako parkoviště

Barva světla rozhoduje o výsledku víc než výkon. V exteriéru to platí dvojnásob, protože nemáte okolní osvětlení, které by dojem srovnalo — vaše světlo je jediné, co je vidět.

Proč to venku hraje větší roli než uvnitř:

Studené světlo (4 000 K a výš) má vyšší podíl modré složky. Ta se v noci na vlhkém vzduchu víc rozptyluje, takže vzniká typický „opar" a světlo působí ostře a neurčitě. Zároveň studené světlo zplošťuje barvy přírodních materiálů - dřevo zešedne, zeleň zmodrá, kámen ztratí strukturu. Přesně to dělá z terasy parkoviště.

Teplé světlo naopak zvýrazní žluté a červené tóny, které v dřevě, cihle i kameni převažují, a působí měkčeji.

Praktická doporučení:

• Na posezení a všude, kde se lidé zdržují, volte 2 700–3 000 K.
• Nemíchejte teploty v jednom pohledu. Když má schodiště 3 000 K a zábradlí vedle něj 4 000 K, je to vidět okamžitě a působí to jako chyba. Držte v celé zahradě jednu teplotu, případně dvě jasně oddělené zóny.
• Sledujte i index podání barev (CRI/Ra). Venku, kde nasvěcujete rostliny a přírodní materiály, se rozdíl mezi běžným a vysokým CRI projeví výrazně.
• Nepřesvětlujte. Nejčastější chyba venkovního osvětlení není málo světla, ale moc. Zahrada nemá být osvětlená, má být nasvícená - stačí naznačit tvary a bezpečně označit cesty.

Krok 6: Typické scénáře

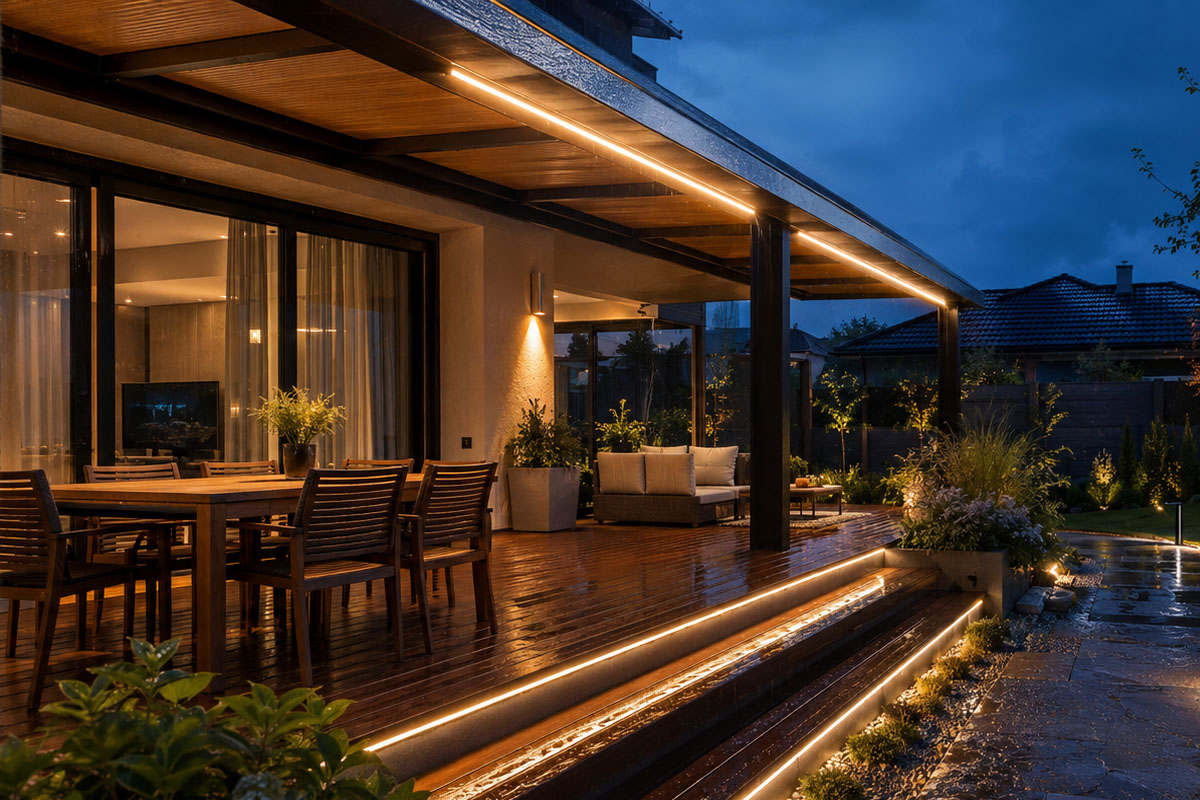

Podhled pergoly. Nejvděčnější scénář. Pásek do rohového profilu po obvodu, světlo směřuje dolů a k vnějším stranám. Krytí IP65 stačí, pokud je pergola opravdu zastřešená. Teplota 2 700 K. Profil montujte do vnitřního rohu, ne na spodní plochu - schová pásek z pohledu zdola.

Schody. Nejpraktičtější a bezpečnostně nejužitečnější. Pásek do zápustného nebo rohového profilu pod nos každého stupně, aby světlo osvětlilo stupeň pod ním, ne oči toho, kdo jde nahoru. Krytí minimálně IP67, protože na schodech stojí voda a v zimě sníh. Nižší výkon úplně stačí - schody nemají svítit, mají být vidět.

Zábradlí a madlo. Pásek do rohového profilu na spodní vnitřní hranu madla. Světlo dopadá na terasu a madlo samotné funguje jako stínítko. IP67, protože prší přímo. Pozor na trasu kabelu ve svislých sloupcích - musí být odvodněná, aby v ní nestála voda.

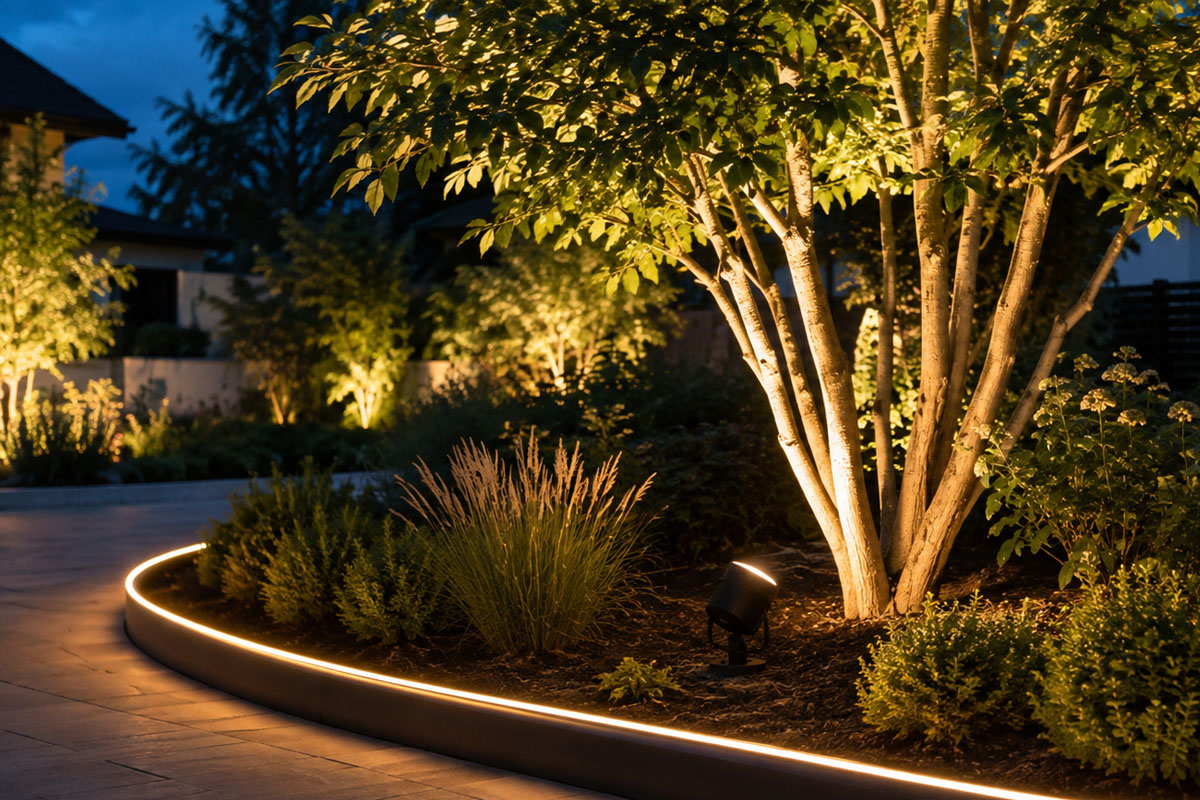

Nasvícení stromu nebo keře. Tady buďte opatrní. LED pásek na to není ideální nástroj - je určený pro lineární světlo, ne pro nasvícení objemu. Pokud ho použít chcete, veďte ho po kmeni nebo po obrubě záhonu a počítejte s tím, že se strom v čase mění a pásek nesmí být přichycený tak, aby ho škrtil. Pro tento účel obvykle dopadne lépe LED flex neon nebo bodové svítidlo.

Obruba záhonu, cesta, terasový lem. Pásek IP67 v profilu ukotveném nad úrovní terénu, nikdy ne na zemi, kde se drží voda a listí. Teplé světlo, nízký výkon.

Kde se instalace nejčastěji poškodí

• V zastřiženém konci, který nebyl utěsněný - jednička v pořadí příčin.
• Ve spoji přes nasunovací konektor, do kterého se dostala vlhkost.
• V místě, kde kabel vstupuje do pásku a kde se za něj tahalo.
• V neodvodněném profilu, ve kterém zůstala stát voda.
• U zdroje umístěného na zemi nebo v neodvětrané krabici.
• V místě, kde se pásek ohnul přes hranu - LED pásek se smí ohýbat jen v rovině plošného spoje, ne do stran a ne přes ostrou hranu.
• Na pásku nalepeném přímo na tmavý povrch na jižní straně, kde se v létě přehřívá.

Rychlý souhrn

• Vím, jestli je místo skutečně kryté (IP65), nebo na něj prší (IP67 a víc).
• Mám plán, kde budou spoje — a všechny jsou na jednom přístupném místě.
• Zastřižené konce uzavřu koncovkou a neutrálním silikonem.
• Spoje pájím, nebo mám konektory výslovně určené do exteriéru.
• Kabel je mechanicky odlehčený, tah nejde do pájeného spoje.
• Pásek půjde do hliníkového profilu, ne přímo na povrch.
• Profil je nakloněný nebo odvodněný, voda v něm nezůstane stát.
• Zdroj je v suchu, ve větraném a přístupném místě, ne na zemi.
• Zvolil jsem 24 V, pokud jde o delší trasu.
• Teplota světla je 2 700–3 000 K a je v celé zahradě jednotná.
• Výkon zdroje mám spočítaný s rezervou (viz článek o zdrojích).

Často kladené otázky

Stačí venku IP65?

Jen tam, kde je pásek skutečně krytý - v podhledu pod plnou střechou, na zápraží nebo pod přesahem. Kamkoli prší přímo, patří minimálně IP67. Rozdíl v ceně je malý, rozdíl v životnosti velký.

Vadí LED pásku mráz?

Samotný mráz ne, LED dioda v chladu funguje dobře. Problém dělá kondenzace, která vzniká při střídání denních a nočních teplot a dostane se dovnitř přes netěsné zastřižené konce nebo vývody kabelu. Klíčem je tedy pečlivé utěsnění, ne odolnost proti nízké teplotě jako takové.

Musím venku použít hliníkový profil?

Není povinný, ale výrazně doporučený. Odvádí teplo (a tím prodlužuje životnost diod), chrání pásek mechanicky a s difuzorem schová jednotlivé body. U pásků s vyšším výkonem na metr je chlazení nutnost.

Zvýší hliníkový profil krytí pásku?

Ne. Profil nemá deklarované krytí IP a proti vodě pásek nechrání - v nejhorším případě v něm voda naopak zůstane stát. Krytí musí zajistit samotný pásek a utěsnění jeho konců.

Jakou teplotu chromatičnosti zvolit na terasu?

2 700 K nebo 3 000 K. Studenější světlo (4 000 K a výš) venku působí ostře, rozptyluje se ve vlhkém vzduchu a zplošťuje barvy dřeva a zeleně.

Můžu venku použít 12V pásek?

Můžete, ale u delších tras je lepší 24 V. Při stejném výkonu jím teče poloviční proud, což znamená menší úbytek napětí po délce a menší zahřívání spojů.

Jaký silikon použít na utěsnění konců?

Neutrální (oximový). Vyhněte se octovému (acetátovému) silikonu - při vytvrzování uvolňuje kyselinu octovou, která koroduje měděné plošky a pájené spoje.

Co budete potřebovat
