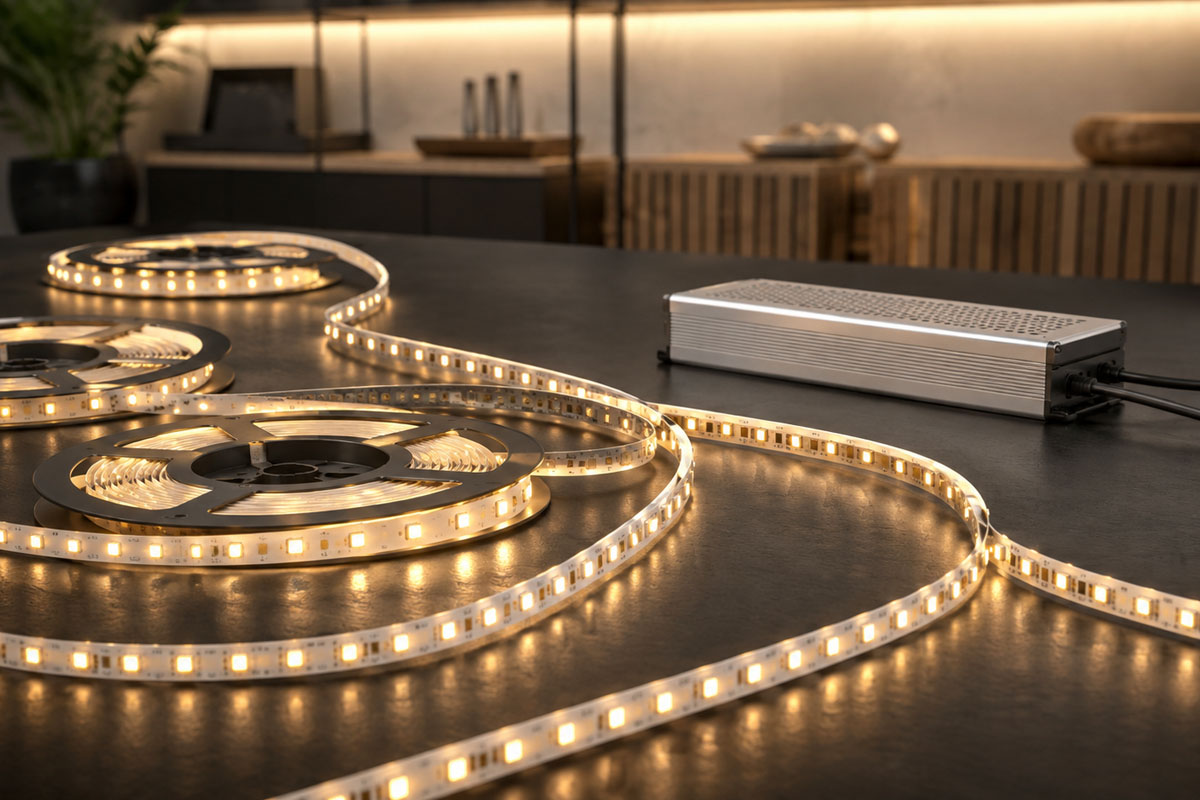

U větších LED instalací dřív nebo později narazíte na otázku, kolik pásků vlastně unese jeden napájecí zdroj a jak celý obvod správně jistit. Odpověď se řídí dvěma věcmi: celkovým příkonem připojených pásků a bezpečným jištěním, které počítá s náběhovým proudem spínaných zdrojů. Když obojí zvládnete, instalace bude spolehlivá a bezpečná i po letech provozu.
V tomto technickém návodu si ukážeme, jak spočítat počet pásků na jeden zdroj, kdy přejít z 12 V na 24 V, proč běžný jistič při zapnutí vypadává a jaký jistič zvolit. Projdeme i individuální jištění větví, chlazení a praktický příklad návrhu. Na konci najdete souhrn a odpovědi na dotazy.
Základní pravidlo: výkon zdroje musí převýšit příkon pásků
Nejdřív spočítejte celkový příkon všech pásků, které chcete na jeden zdroj připojit: délku každého pásku vynásobte jeho příkonem na metr a hodnoty sečtěte. K výsledku přidejte rezervu zhruba 20 %. Součet nesmí překročit jmenovitý výkon zdroje. Postup výběru zdroje podle výkonu podrobně popisujeme v článku o výběru napájecího zdroje pro LED pásek.
Příklad: máte tři pásky po 5 metrech s příkonem 9,6 W/m. Každý má příkon 48 W, dohromady 144 W. Po přičtení rezervy vyjde zhruba 173 W, takže na ně potřebujete zdroj alespoň 200 W. Na menší 150W zdroj by se tyto tři pásky už bezpečně nevešly – zvolili byste buď silnější zdroj, nebo zátěž rozdělili.
Hranice 200 W: kdy přejít na 24 V
U 12V systémů se v praxi vyplatí nepřetěžovat jeden zdroj nad zhruba 200 W a u větších instalací raději přejít na 24 V. Při stejném výkonu totiž teče u 24 V poloviční proud, takže vzniká menší úbytek napětí po délce pásku, vystačíte si s tenčími vodiči a světlo zůstává rovnoměrnější. Vhodné zdroje najdete v kategorii zdroje napájení pro LED.
Náběhový (zapínací) proud zdrojů
Spínané napájecí zdroje mají při zapnutí velký krátkodobý proudový náraz, takzvaný náběhový proud, který mnohonásobně převyšuje jejich běžný odběr. Když je na jednom jističi zapojeno více zdrojů, jejich náběhové proudy se v okamžiku zapnutí sečtou. Právě proto někdy jistič vypadne hned při zapnutí, přestože trvalý odběr je nízký.
Jaký jistič zvolit (charakteristika C nebo D)
Kvůli vysokému náběhovému proudu se pro LED zdroje volí jističe s pomalejší reakcí – charakteristika C, u větších sestav i D. Jistič se nedimenzuje jen podle trvalého proudu, ale hlavně tak, aby ho krátký proudový náraz při zapnutí zbytečně nevyhodil. Konkrétní doporučení pro dané zdroje najdete i v instalačních manuálech výrobce, například Mean Well.
Kolik zdrojů na jeden jistič
Počet zdrojů, které lze připojit na jeden jistič, je omezený právě součtem jejich náběhových proudů, ne trvalým odběrem. U více výkonných zdrojů je proto potřeba je rozdělit do více větví s vlastními jističi, nebo použít prvek omezující náběhový proud. Bez toho hrozí, že jistič nespolehlivě vypadne pokaždé, když se instalace zapne.
Individuální jištění větví

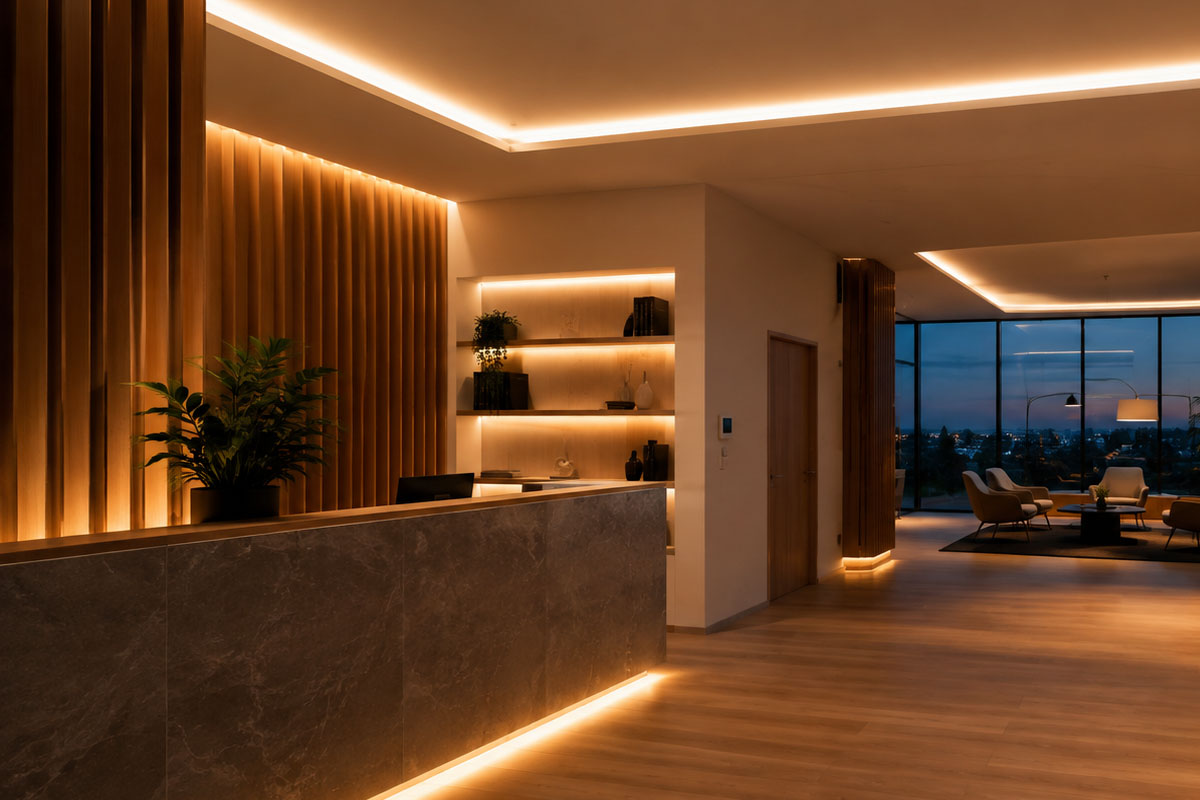

U rozsáhlejších instalací je vhodné jistit jednotlivé větve nebo spotřebiče samostatně. Získáte tím vyšší bezpečnost i pohodlí při hledání závady – výpadek jedné větve neshodí celou instalaci a snáz najdete místo problému. Toto řešení oceníte hlavně u reklam, rozvaděčů a větších architektonických instalací.
Paralelní vs. sériové připojení pásků
Když na jeden zdroj připojujete více pásků, zapojujte je pokud možno paralelně – každý pásek vlastním vodičem přímo ke svorkám zdroje. Zajistíte tak rovnoměrný jas. Sériové zapojení za sebou je jednodušší, ale s délkou roste úbytek napětí a konec pásku svítí slaběji. Detailně to řešíme v článku o zapojení LED pásku.
Úbytek napětí a délkové limity pásku
Každý LED pásek má výrobcem doporučenou maximální délku souvislého napájení z jednoho konce. U 12V pásků bývá kratší, u 24V delší. Když tuto délku překročíte, konec pásku znatelně ztmavne. Řešením je napájet pásek z obou konců, rozdělit ho na kratší úseky napájené paralelně, nebo zvolit systém 24 V.
Rezerva a životnost zdroje
Zdroj nikdy nezatěžujte trvale na sto procent. Ideální je nechat ho pracovat zhruba na 80 % jmenovitého výkonu – méně se zahřívá, má nižší namáhání a výrazně delší životnost. Rezerva navíc pokryje případné pozdější rozšíření instalace, aniž byste museli zdroj měnit.
Chlazení a umístění zdrojů
Zdroje potřebují odvod tepla, proto je neumisťujte do zcela uzavřených prostor bez ventilace a nezakrývejte jejich chladicí otvory. Do rozvaděčů se hodí zdroje na DIN lištu, do vestavby zase otevřené (open-frame) zdroje. Obojí najdete v kategoriích zdroje na lištu DIN a otevřené napájecí zdroje.
Praktický příklad návrhu
Řekněme, že máte 30 metrů výkonného pásku 14,4 W/m, tedy celkem 432 W. Rozdělíte ho na 24V systém a napájení vyřešíte například dvěma zdroji po 240 W, každý s rezervou. Zdroje rozmístíte blíž k jednotlivým úsekům pásku, zapojíte paralelně a obvod ochráníte jističem s charakteristikou C dimenzovaným na náběhový proud. Tím získáte rovnoměrné svícení i bezpečný provoz.
Nejčastější chyby
- Přetížení jednoho zdroje bez rezervy.
- Použití jističe charakteristiky B místo C nebo D.
- Příliš mnoho zdrojů na jednom jističi kvůli náběhovému proudu.
- Dlouhý 12V pásek napájený jen z jednoho konce.
- Zdroj bez odvětrání a chlazení.
- Chybějící individuální jištění u velkých instalací.
Jak zapojit více zdrojů v jedné instalaci
U větších instalací se běžně používá více zdrojů najednou. Každý zdroj napájí svou část pásků a má vlastní přívod i jištění. Přívodní kabeláž veďte přehledně a spoje řádně označte, ať se v instalaci vyznáte i při pozdějším servisu. Rozdělení do více zdrojů navíc zvyšuje spolehlivost – porucha jednoho zdroje neshodí celou instalaci.
Rozvaděč a organizace zdrojů
Zdroje pro pevné a rozsáhlejší instalace je nejlepší umístit do rozvaděče. Provedení na DIN lištu se snadno zacvakne vedle jističů a svorkovnic a celá instalace zůstane přehledná a bezpečná. Rozvaděč navíc chrání zdroje před prachem a mechanickým poškozením a usnadňuje pozdější rozšíření nebo údržbu.
Spínání a ovládání více zdrojů
Pokud instalaci spínáte centrálně, myslete na to, že se v okamžiku zapnutí sečtou náběhové proudy všech zdrojů. U velkých sestav se proto zdroje spínají po skupinách, případně přes prvek omezující náběhový proud. Ke stmívání a ovládání slouží samostatné stmívače nebo řídicí jednotky zapojené za zdroj.
Kabeláž, průřezy a značení
Vodiče dimenzujte podle protékajícího proudu a délky vedení – u vyšších proudů a delších tras volte silnější průřez, aby nevznikal zbytečný úbytek napětí a vodiče se nezahřívaly. Dodržujte barevné značení pólů a spoje dělejte pevné a izolované. Přehledná a správně dimenzovaná kabeláž je základem bezpečné a bezporuchové instalace.
Ochrany kvalitních zdrojů
Kvalitní napájecí zdroje mají zabudované ochrany, které chrání je i připojené pásky: proti přepětí (OVP), zkratu (SCP), přetížení (OPP) a přehřátí (OTP). Právě tyto ochrany dělají rozdíl mezi levným a spolehlivým zdrojem. U profesionálních instalací se investice do značkových zdrojů s ochranami vždy vyplatí.
Více menších, nebo jeden velký zdroj?
Rozdělit zátěž mezi více menších zdrojů, nebo použít jeden velký? Více menších zdrojů přináší redundanci a kratší vedení k páskům, jeden velký zase jednodušší zapojení a méno komponentů. U rozsáhlých instalací se obvykle vyplatí rozdělení do více zdrojů blíže k jednotlivým úsekům, u menších postačí jeden dostatečně dimenzovaný zdroj.
Revize a bezpečnost
Pevné a venkovní instalace, zejména ty napojené napřímo na síť, svěřte kvalifikovanému elektrikáři a nezapomeňte na jištění a případnou revizi. Bezpečně navržené napájení chrání majetek i osoby a je základem dlouhé životnosti celé instalace. U jednoduchých zásuvkových sestav si vystačíte sami, ale i tady dodržujte zásady bezpečnosti.
Praktické shrnutí návrhu napájení
Při návrhu postupujte v pořadí: spočítejte příkon a rezervu, zvolte napětí (12 nebo 24 V), rozdělte zátěž na zdroje s rezervou, umístěte je blízko pásků a s dostatečným chlazením a nakonec navrhněte jištění charakteristikou C či D s ohledem na náběhový proud. Tento postup vám zajistí rovnoměrné svícení i bezpečný a spolehlivý provoz.
Rychlý souhrn (checklist)
- Sečtěte příkon pásků a přidejte rezervu 20 %, nepřekročte výkon zdroje.
- Nad zhruba 200 W raději volte 24 V.
- Jistič volte charakteristiky C nebo D kvůli náběhovému proudu.
- Více zdrojů rozdělte do více větví a jističů.
- Pásky zapojujte paralelně a hlídejte délkové limity.
- Zajistěte zdrojům rezervu, chlazení a u velkých instalací individuální jištění.
Stavíte větší LED instalaci? Poradíme s dimenzováním i jištěním a dodáme zdroje Mean Well, DIN i otevřené provedení skladem. Prohlédněte si zdroje napájení pro LED, zdroje na lištu DIN a otevřené napájecí zdroje.
Často kladené otázky (FAQ)
Kolik metrů LED pásku dám na 150W zdroj?
Sečtěte příkon pásků a přičtěte 20% rezervu; součet nesmí překročit 150 W. Například pásků 9,6 W/m dáte na 150W zdroj zhruba 12 metrů, ať zdroj nepracuje na maximum.
Kdy mám přejít z 12 V na 24 V?
Orientačně nad zhruba 200 W na jeden zdroj a u delších instalací. Systém 24 V má poloviční proud, menší úbytek napětí a vystačí s tenčími vodiči.
Jaký jistič použít pro LED zdroje?
Kvůli vysokému náběhovému proudu volte jistič charakteristiky C, u větších sestav i D. Dimenzujte ho na proudový náraz při zapnutí, ne jen na trvalý odběr.
Proč mi jistič vypadne hned při zapnutí?
Spínané zdroje mají velký náběhový proud, který se u více zdrojů na jednom jističi sčítá. Pomůže jistič charakteristiky C/D, rozdělení do více větví nebo omezovač náběhového proudu.
Kolik zdrojů můžu dát na jeden jistič?
Počet je omezený součtem náběhových proudů, ne trvalým odběrem. U více výkonných zdrojů je rozdělte do více větví s vlastními jističi.
Musím jistit každou větev zvlášť?
U velkých instalací je individuální jištění větví vhodné – zvyšuje bezpečnost a usnadňuje hledání závady, protože výpadek jedné větve neshodí celou instalaci.
Můžu na jeden jistič dát více zdrojů?
Ano, ale počet je omezený součtem jejich náběhových proudů. U více výkonných zdrojů je rozdělte do více větví s vlastními jističi nebo použijte omezovač náběhového proudu.
