Světelný box (lightbox) je základem prosvětlené reklamy – od menších firemních cedulí přes štíty prodejen až po velké výložníky a totemy. Přestože vypadá jednoduše, jeho kvalita stojí a padá se správnou volbou materiálů: rámu, prosvětleného čela a hlavně vnitřního osvětlení a napájecího zdroje. V tomto návodu vás provedeme celou výrobou krok za krokem.
Ukážeme si, z čeho se box skládá, jak zvolit čelo, aby nebyly vidět jednotlivé diody, jak se rozhodnout mezi LED moduly a pásky, jak nadimenzovat zdroj a na co si dát pozor při montáži i polepu. Na konci najdete rychlý souhrn a odpovědi na časté dotazy.
K čemu se světelné boxy používají

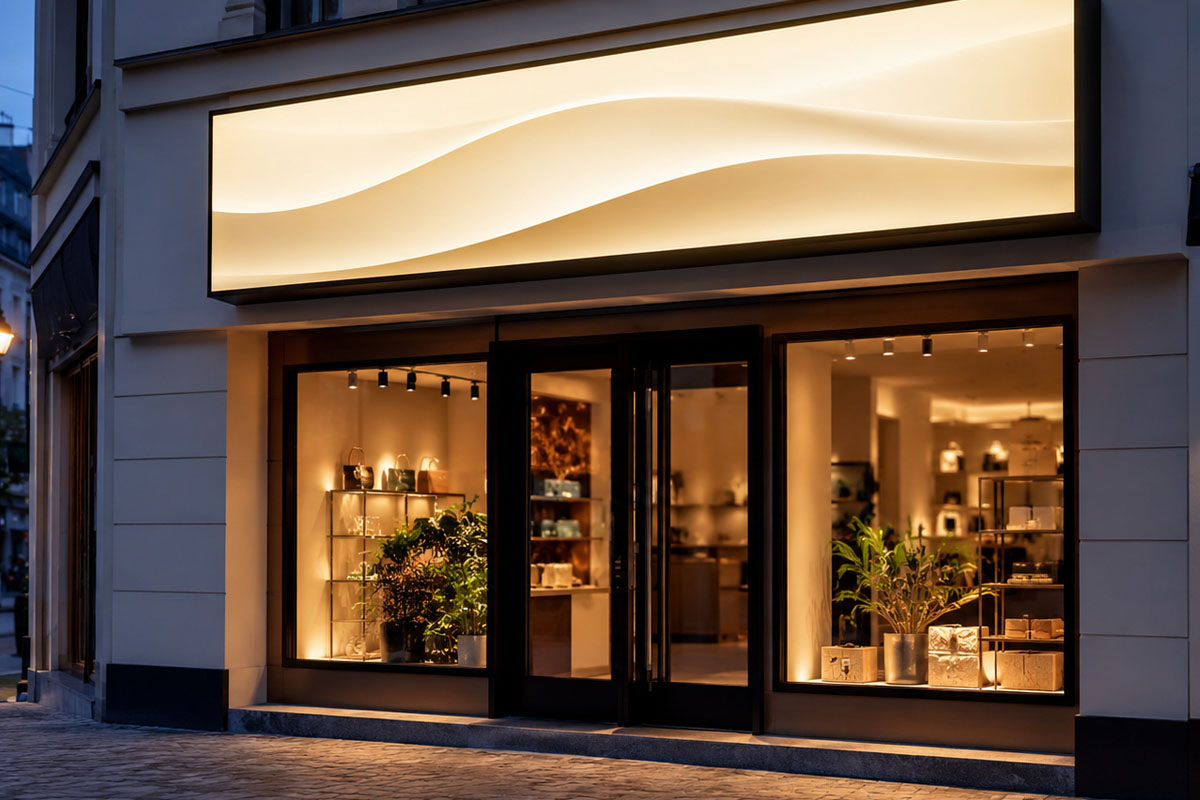

Světelné boxy jsou nejrozšířenější formou prosvětlené reklamy. Najdete je nad vchody obchodů a provozoven, jako firemní štíty, oboustranné výložníky kolmo k fasádě, součásti totemů a pylonů i jako interiérové navigační a menu tabule. Díky vnitřnímu podsvícení jsou dobře čitelné i za tmy a působí profesionálně. Kvalitně vyrobený box vydrží roky a je při osazení LED energeticky úsporný.
Z čeho se světelný box skládá
- Rám (korpus) – nejčastěji hliníkový nebo plastový profil, který drží tvar a nese ostatní díly.
- Čelo – prosvětlená plocha z opálového plexiskla nebo z fólie na čirém podkladu.
- Osvětlení – LED moduly nebo LED pásky (dříve zářivkové trubice).
- Napájecí zdroj – převádí 230 V na 12 nebo 24 V pro LED.
- Grafika – řezaná barevná fólie nebo plnobarevný tisk na translucentní fólii.
Krok 1: Rám a konstrukce
Rám tvoří kostru boxu. Hliníkové profily jsou pevné, lehké a existují ve variantách pro jednostranné i oboustranné boxy; plastové profily jsou levnější a hodí se na menší interiérové cedule. Profil volte podle velikosti reklamy a prostředí (interiér vs. exteriér) – u velkých a venkovních boxů je tuhost rámu klíčová, aby se čelo neprohýbalo. Vhodné profily najdete v kategorii hliníkové profily – světelné boxy.
Krok 2: Čelo boxu (prosvětlená plocha)
Čelo je to, co zákazník vidí. Nejčastěji se používá opálové (mléčné) plexisklo, které světlo rovnoměrně rozptýlí a skryje jednotlivé LED, takže plocha svítí čistě a bez skvrn. Alternativou je translucentní fólie natažená na čirém podkladu. Pro plnobarevný motiv se používá tisková translucentní fólie, pro jednodušší grafiku barevná řezaná fólie; blockout fólie naopak světlo blokuje tam, kde nemá prosvítat. Opálové plexi najdete v kategorii opálové plexisklo.
Krok 3: Vnitřní osvětlení – LED moduly, nebo pásky?
Dnes se místo zářivek používají výhradně LED – jsou úspornější, mají dlouhou životnost a méně se zahřívají. Máte dvě hlavní možnosti. LED moduly zajistí rovnoměrné prosvětlení i u hlubších boxů a snadno se rozmístí do pravidelného rastru. LED pásky se montují rychle a hodí se do mělčích boxů a na lemy. Podrobné srovnání najdete v samostatném článku o LED modulech a páscích; produkty jsou v kategoriích LED moduly a LED pásky.
Rozteč LED a hloubka boxu
Platí jednoduché pravidlo: čím mělčí box, tím hustěji je potřeba LED rozmístit, aby nevznikala tmavá a světlá místa. U mělkých boxů pomohou moduly s optikou, které světlo rozptýlí do stran. Vždy dodržte doporučenou rozteč modulů pro danou hloubku a raději si prosvětlení předem vyzkoušejte na kusu čela – ušetříte si pozdější předělávky.
Krok 4: Napájecí zdroj a jeho dimenzování
LED potřebují stejnosměrný zdroj (nejčastěji 12 nebo 24 V). Sečtěte příkon všech modulů či pásků a přidejte rezervu zhruba 20 %, aby zdroj nepracoval na maximum. Podrobný postup výpočtu najdete v našem článku o výběru napájecího zdroje pro LED pásek. Do tenkých boxů, kde není místo, se hodí super tenké LED zdroje; širokou nabídku pak najdete v kategorii zdroje napájení pro LED.

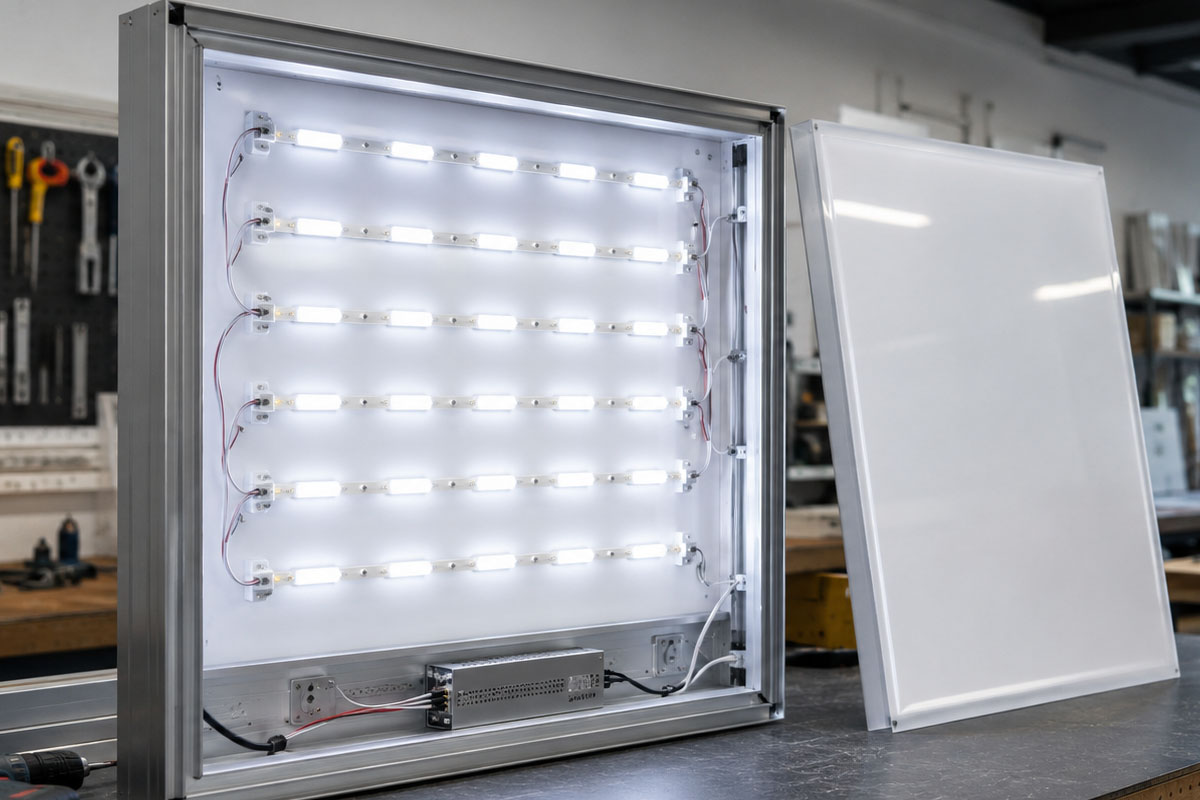

Krok 5: Montáž a zapojení
- Sestavte rám podle rozměru reklamy.
- Rozmístěte a upevněte LED moduly nebo pásky podle doporučené rozteče.
- Zapojte osvětlení ke zdroji – pozor na správnou polaritu (+ a −).
- Osaďte čelo s grafikou (opálové plexi nebo fólie).
- Před uzavřením box otestujte, zda svítí rovnoměrně a bez skvrn.
- Zajistěte zdroji odvětrání, aby se nepřehříval.
Krok 6: Grafika a polep čela
Vzhled boxu určuje grafika na čele. Nejčastěji se používá řezaná barevná fólie pro loga a nápisy, nebo plnobarevný digitální tisk na translucentní (světlo propouštějící) fólii pro fotografie a složité motivy. Tam, kde nemá světlo prosvítat, se používá blockout fólie. Při venkovním použití volte kvalitní fólie odolné UV, aby barvy dlouho nevybledly. Fólie a příslušenství pro polep najdete v naší nabídce pro signmaking.
Typy světelných boxů
Světelných boxů existuje několik druhů. Jednostranné se montují na stěnu nebo fasádu a svítí jedním směrem. Oboustranné výložníky vystupují kolmo z fasády a jsou vidět z obou stran. Mini světelné cedule a menu tabule se hodí do interiéru provozoven. Zvláštní kategorií jsou LED klaprámy (snap frame), do kterých jen zaklapnete plakát – jsou ideální tam, kde chcete grafiku často měnit bez výroby nového boxu.
Spotřeba a provozní náklady
Provozní náklady boxu určuje spotřeba LED. Sečtěte příkon všech modulů či pásků ve wattech a vynásobte počtem hodin svícení. Například box s příkonem 40 W svítící 10 hodin denně spotřebuje kolem 0,4 kWh za den. Díky nízké spotřebě LED je provoz levný a proti starým zářivkám ušetříte výrazně na elektřině i na výměnách. Investice do LED se tak vrátí během provozu.
Bezpečnost a instalace v exteriéru
U venkovních boxů je klíčová elektrická bezpečnost. Zdroj i box volte v odpovídajícím krytí IP, kovový rám nechte odborně uzemnit a instalaci jistěte vhodným jističem. Kabeláž veďte tak, aby do boxu nezatékalo, a montáž na fasádu svěřte kvalifikované osobě včetně případné revize. Bezpečná instalace ochrání majetek i osoby a prodlouží životnost celé reklamy.
Jednostranný vs. oboustranný box
Jednostranný box se montuje na stěnu nebo fasádu a svítí jedním směrem. Oboustranný box (výložník) je umístěný kolmo ke stěně a je viditelný z obou stran – potřebuje proto osvětlení, které prosvítí obě čela. Podle typu boxu volte odpovídající profil i množství LED, u oboustranných počítejte s vyšší spotřebou a silnějším zdrojem.
Údržba a životnost
Světelný box osazený LED prakticky nevyžaduje údržbu – LED mají dlouhou životnost a nízkou spotřebu. Občas stačí očistit čelo od prachu a nečistot měkkým hadříkem. Pokud po letech některé LED doslouží, lze je u modulového řešení snadno vyměnit. Klíčem k dlouhé životnosti je kvalitní zdroj s rezervou a dostatečné odvětrání – přehřívání je nejčastější příčinou poruch.
Na čem nešetřit
U světelné reklamy se vyplatí nešetřit na třech věcech: napájecím zdroji, LED a čelní fólii. Levný poddimenzovaný zdroj zkrátí životnost celého boxu, nekvalitní LED časem mění barvu a levná fólie na slunci vybledne. Naopak na profilu a konstrukci se u interiérových boxů dá rozumně ušetřit. Investice do kvalitních komponentů se vrátí v podobě bezúdržbového provozu a reklamy, která roky vypadá dobře.
Nejčastější chyby
- Poddimenzovaný zdroj, který se přetěžuje a hřeje.
- Příliš řídké rozmístění LED – na čele jsou vidět světlé a tmavé skvrny.
- Čiré čelo místo opálového – prosvítají jednotlivé diody.
- Prohozená polarita při zapojení LED.
- Zdroj bez odvětrání uzavřený v boxu.
- Nekvalitní fólie, která na slunci rychle vybledne.
Kolik LED a jak hustě je rozmístit
Množství LED se řídí velikostí a hloubkou boxu i požadovaným jasem. Obecně platí, že plocha musí být pokrytá rovnoměrně, aby nikde nevznikaly stíny. U modulů se rozmístění řeší do pravidelné mřížky s roztečí podle doporučení výrobce, u pásků do rovnoměrných řad. Vždy počítejte s tím, že opálové čelo část světla pohltí, takže raději přidejte rezervu, než abyste box poddimenzovali.
Barevná teplota a jas
Kromě množství LED řešte i barevnou teplotu světla – teplá bílá působí příjemně, studená bílá je výraznější a lépe upoutá pozornost. Zvolte ji podle charakteru značky a okolního osvětlení. Pro barevné a měnící se reklamy se používají RGB moduly a pásky s ovladačem.
Zapojení a ovládání
U jednoduchých boxů stačí zapojit LED přímo na zdroj a box svítí trvale po zapnutí. Pokud chcete reklamu spínat automaticky, doplňte soumrakový spínač nebo časovač, který ji rozsvítí jen za tmy a ušetří tak energii. U barevných RGB řešení přidejte ovladač nebo řídicí jednotku, kterou nastavíte barvy i efekty.
Rychlý souhrn (checklist)
- Zvolte rám podle velikosti a prostředí (interiér/exteriér).
- Použijte opálové plexi nebo translucentní fólii na čelo.
- Vyberte LED moduly (hlubší boxy) nebo pásky (mělčí boxy) a dodržte rozteč.
- Nadimenzujte zdroj s 20% rezervou a zajistěte mu odvětrání.
- Před uzavřením box vždy otestujte.
Chcete mít vše na výrobu světelného boxu z jednoho místa? U nás najdete profily, opálové plexi, LED moduly i pásky a napájecí zdroje skladem – a rádi vám poradíme s návrhem i dimenzováním.
Často kladené otázky (FAQ)
Jaké čelo zvolit, aby nebyly vidět jednotlivé LED?
Použijte opálové (mléčné) plexisklo, které světlo rovnoměrně rozptýlí a diody skryje. Čiré čelo naopak nechá jednotlivé LED prosvítat.
Mám použít LED moduly, nebo pásky?
Moduly zajistí rovnoměrné prosvětlení hlubších boxů, pásky se hodí pro rychlou montáž do mělčích boxů a na lemy. Rozhoduje hloubka boxu a požadovaná rovnoměrnost.
Jak velký zdroj pro světelný box potřebuji?
Sečtěte příkon všech LED a přidejte rezervu zhruba 20 %. Napětí zdroje musí odpovídat napětí LED (12 nebo 24 V). Podrobný výpočet je v článku o výběru zdroje.
Jak dlouho vydrží LED ve světelném boxu?
Kvalitní LED vydrží řádově desítky tisíc hodin provozu. Klíčem k dlouhé životnosti je zdroj s rezervou a odvětrání, aby se komponenty nepřehřívaly.
Jaká fólie se hodí na čelo boxu?
Pro loga a nápisy řezaná barevná fólie, pro fotografie plnobarevný tisk na translucentní fólii. Do exteriéru volte UV odolné fólie, aby barvy nevybledly.
Zvládnu výrobu boxu svépomocí?
Menší interiérové boxy ano, pokud dodržíte zásady výše. U velkých a venkovních reklam doporučujeme odbornou výrobu a montáž kvůli bezpečnosti a životnosti.
