Odpojovač Total-Pro TP10

Detailní popis produktu

Typ: TotalPro 10

Odpojovač slouží k bezpečnému odpojení zdroje (přerušení primárního napětí) od okruhu.

Ochrana:
- při zemním spojení, odpojení, chodu naprázdno, při rozbité trubici

Technická data:

Napětí na vstupu (konektory 3-4): 198 - 264 V
Frekvence: 50-60 Hz
Proud max.: 5A
Napětí na výstupu (konektory 5-6): 198 - 264 V
Rychlost odpojení: < 200 mS
Odpojení při reziduálním proudu: < 25 mA
Reset odpojovače: Vypnout/ zapnout
Bezpečnostní norma: EN 50107-2

Materiál: Epoxidová pryskyřice
Rozměry: 48 x 42 x 18 mm
Váha: 63 g
Pracovní teplota: -20 ... +70°C
Vlhkost (RH): 5-95%

INSTALACE:

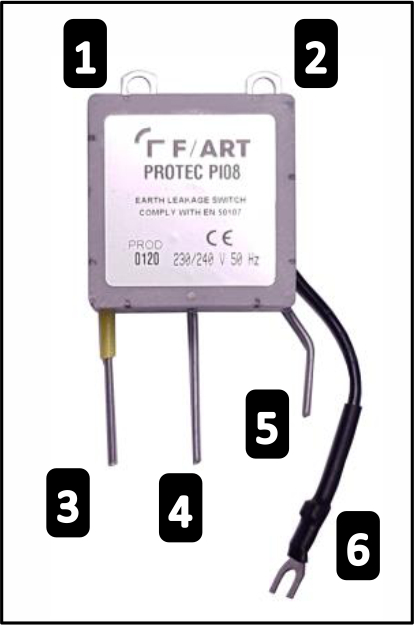

• Uvolněte šrouby 1-6 transformátoru • Odstraňte kabel spojující bezpečnostní nožové kontakty s kontaktem primárního vinutí • Usaďte odpojovač a připevněte jej 2 šrouby (1,2) • Vývody odpojovače přišroubujte ke svorkovnici dle schématu • Upevněte šrouby 3,4,5 • Upevněte kabel odpojovače (6) do svorky (6)

• • • Před utažením šroubů se ujistěte lehkým přitlačením odpojovače k transformátoru, že vzdálenost mezi nimi není větší než 1 mm.

PŘIPOJENÍ:
1 - Snímač zemního spojení
2 - Snímač zemního spojení
3 - Napětí na vstupu
4 - Napětí na vstupu
5 - Napětí na výstupu
6 - Napětí na výstupu

Ke každému transformátoru doporučujeme instalovat odpojovač, jelikož to předepisuje norma ENS0107.

Tabulka kompatibility
